電磁流量計的接線分為兩個部分，內部接線與外部接線。
內部接線一般為5根線，傳感器與轉換放大器的連接。XY，ACB，即礪磁線圈接線二根，XY，電極接線 ACB，二根為電極接線AB，一根為接地C。

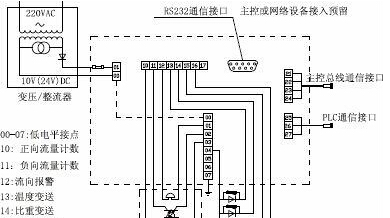

外部接線一般為電源接入端。二線的信號輸出線六根，一般為4－20MA輸出線二根，RS232通訊線二根，RS485通訊線二根。筒體上還有接地端子線。
購買產品安裝時一般只要打開表蓋按說明書進行外部接線即可，不復雜。但如果管道是全塑管不導電時，則要妥善做好接地，以免出現流量不準或漂移現象。接地點應遠離大型用電器,避免地電流串入流量計,造成干擾源。在安裝過程中還應注意，焊接時千萬不可碰傷流量計里面的電極和橡膠襯里（電極一般為兩粒白色金屬點），安裝流量計時,法蘭之間應加橡膠墊圈,以防漏水。
