產品描述
精密壓力表也叫標準壓力表。
精密壓力表主要用來校驗工業用普通壓力表，也可用于在線測量高精度工作介質的壓力。是壓力測量測試、檢測校驗、檢驗檢定等壓力參數相關領域中常用的一種計量標準器。 精密壓力表原稱標準壓力表，在我國也有多年的生產歷史，已有完整的系列和齊全的規格型號，執行國家標準GB-1227和檢定規程JJG-49。其結構簡單、性能穩定、指示直觀形象及其高性價比和完整的系列使之在石油、化工等行業，在生產和科學實驗等環節，在各級壓力量值傳遞和計量檢定部門有著相當廣泛的應用。

精密壓力表的精度等級：本儀表是一種以彈簧管為測量元件的高精度壓力測量儀表，屬彈簧管式壓力表分類，是高精度的標準彈簧管式壓力表。其精度等級分為 0.4級、0.25級、0.16級、0.1級。人們常將 0.4級和 0.25級儀表稱為高精度壓力表，又常將精度為 0.16級和 0.1級儀表稱為高精度精密壓力表或高精密度壓力表。

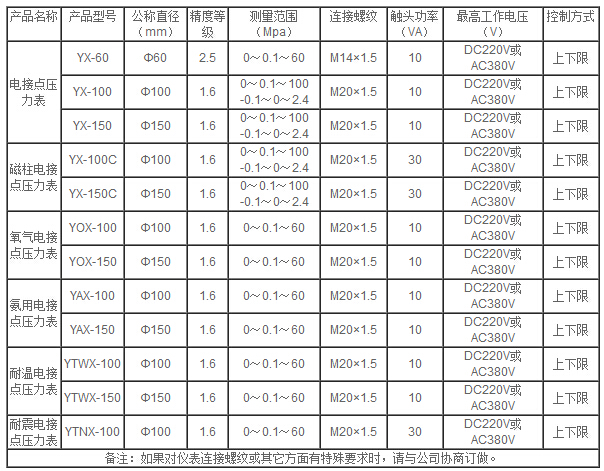

型號與規格：

材質

YEJ-101型矩形膜盒壓力表適用于鍋爐通風設備等對銅合金不起侵蝕作用的和中性、無爆炸危險的氣體的微壓和負壓進行測量。YEJ-121是矩形電接點膜盒壓力表。

技術參數：
重量：2kg（101型），2.5kg（121型）
電氣指標：（YEJ-121型）
設定誤差：小于全量程的2.5%
位式輸出接點容量：交流無感負載3A 220V
工作電源：AC 220V
消耗電源：小于 5W
壓力接口：φ8（配用內徑φ6軟管）

結構原理：
　 　儀表采用雙波紋管結構，即兩只波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型支架的上下兩端分別為活動端和固定端，中間由彈簧片相連接；兩只波紋管呈平行狀態，分別用導管與表殼上的高低壓接頭相連接；齒輪傳動機構直接安裝在支架的固定端，并通過拉桿與支架的活動端相連接；度盤則直接固定在齒輪傳動機構上。
儀表的工作原理：基于感壓元件采用兩只具有相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，由于彈簧片兩側在等力矩作用下不產生擾度，故支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位。
當施加不同壓力（一般高壓端高于低壓端）時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓值。

主要技術指標：
1.差壓的測量范圍、公稱工作壓力、精確度等級及接頭螺紋尺寸：

差壓壓力表
2.導壓系統及外殼等材質：

差壓壓力表材質
3使用環境溫度：-40～70℃
4.抗工作環境振動：V.H.3級
5.重量：約1.5kg
6.儀表外殼防護等級：IP54
7.儀表技術性能符合企業標準Q/YXBM831-1997《不銹鋼差壓表》

隔膜壓力表適用于測量強腐蝕、高溫、高粘度、易結晶、 易凝固、有固體浮游物的介質壓力測量以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合。
隔膜壓力表和耐震隔膜壓力表是一種全密封的間接測量式壓力儀表，主要用于測量氣體、液體、粘度較大的酸性、堿性、醛化、氯化物等腐蝕性較強的介質壓力。同時耐震隔膜壓力表可用于環境震動劇烈的場所。
隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。

一、結構原理
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

二、主要技術指標
1、精度等級 ：2.5級，1.6級，1.0級（高精度特殊的可定制）
2、測量范圍 ：-0.1-0-60Mpa(特殊規格請?jiān)谟嗀洉r(shí)注明)
3、產品型號 ：YTP(隔膜壓力表）/YTPN(耐震隔膜壓力表）/YTPF（全不銹鋼隔膜壓力表）/YTPX(電接點隔膜壓力表)/YTPXC(磁助式電接點隔膜壓力表）等
4、隔膜材料 ：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
5、法蘭材料 ：不銹鋼0Crl7Nil2M02(316)；不銹鋼內襯氟塑料(316+F4)。
6、密封墊圈材料：氟橡膠；硅橡膠及氟塑料。
7、隔膜壓力表內部填充工作液：（1）硅油；（2）根據客戶需求填充
8、隔膜壓力表工作條件：（1）溫度環境溫度 – 20~+55℃等；（2）工作壓力靜負荷：用至測量上限值的3/4 交變負荷：用至測量上限值的2/3
9、連接尺寸：（1）螺紋連接：M20*1.5(G3/8″ G1/2″) 等；（2）法蘭連接：機械工業部標準JB81-5 《平焊蘭》
10、表盤直徑：φ60；φ100mm；φ150mm
11、工作溫度：普通隔膜壓力表：-25℃～55℃，耐高溫隔膜壓力表：0-600℃。
12、溫度特性：由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。

型號及規格代號

注：法蘭尺寸也可由用戶提出其他標準尺寸供貨。

結構原理:
不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘?shù)龋?、齒輪傳動結構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效的保護內部機件免受環境和污垢侵入。不銹鋼壓力表?對于在外殼內充液（一般為硅油或者甘油）的不銹鋼壓力表?，能夠抗工作環境振動較劇和較少介質壓力的脈動影響。
公稱直徑：60、100、150、200和250mm
精度等級：60mm?±2.5%（最高±1.6%），100、150、200和250mm?±1.6%（最高±1.0%）
測量范圍：
60mm? -0.1MPa～0…2.4MPa和0～0.1…60MPa
100和150mm? -0.1MPa～0…2.4MPa和0～0.1…100MPa
200和250mm? 0～0.1…60MPa
工作壓力：靜壓負荷滿量程的75%，
工作溫度：環境溫度? -25～70℃(外殼內充液)，-40～70℃(外殼內不充液)
介質溫度：最高100℃
溫度影響：使用溫度偏離20±5℃時，誤差≤0.4%/10℃
灌充液：無填充（填充硅油可選）
測壓元件：316L不銹鋼（＜10MPa， C形彈簧管；≥10MPa，螺旋式彈簧管）。
防護等級：IP65
傳動機芯：304SS不銹鋼
外 ? 殼：304SS不銹鋼，帶有安全隔爆層和安全卸壓后蓋
表玻璃：雙層安全防爆玻璃
表???盤：鋁制白色表面，黑色刻度字
指???針：鋁制，黑色
接???頭：材質，304SS或316L螺紋，40、60mm? M14×1.5，100、150、200和250mm? M20×1.5其他標準可選。

導壓系統及外殼等材質：

儀表執行標準：GB/T1226-2001，Q/320211?DGH01-2003
全不銹鋼壓力表使用工作溫度：-40℃~70℃；
全不銹鋼耐震壓力表使用工作溫度：-25℃~70℃
工作環境振動頻率不大于25Hz，振幅不大于1mm

產品描述
耐震壓力表適用于環境劇烈振動場所，可耐介質的脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械、石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

型號規格

使用工作溫度：-5℃~55℃；-25℃~55℃?　　
相對溫度：≤85%?　　
使用工作環境振動頻率不大于25Hz，振幅不大于1mm?　　
儀表執行標準：JB/T6804-2006　?　　
防護等級：IP65?　　
重量：?
0.4Kg(YTN-60)
0.89Kg(YTN-100)?　　
0.95kg?(YTN-150)
