LUGB系列渦街流量計接線連接方式
LUGB系列
渦街流量計接線方法如下：
LUGB系列渦街流量計接線方法分類：
脈沖信號輸出：（N/F）接12V或者是2V的直流電源的正端和負端，信號線接到脈沖的輸出端上。
兩線制4-20mA電流輸出：(c/A)：接12V或者是24V的直流電源的正端和負端。
RS485通訊接線，通訊協議為標準的Modbus RTU標準協議（D/E）接電源的正端和負端，信號線接R485A，地線接RS485B。
LUGB

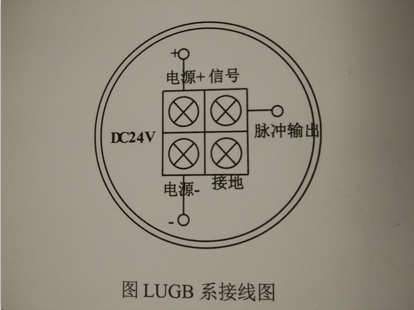

渦街流量計的接線端子定義如下：
+24VDC為24VDC或12VDC的直流電壓/電源的正端。
F端為脈沖信號輸出（三線制），為脈沖信號的正端。
0為直流電壓的0端，電源的負端，信號的負端。
