專業工具：1KW以上手電鉆1臺，
超聲波流量計專用開孔器1套，定位紙1卷（寬度達到管道兩倍內徑，長度不小于管道周長）。

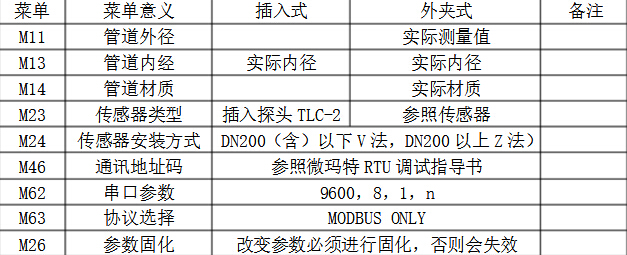

上電并設置參數：
ge插入式傳感器的選點
A:選則管道內流體滿管穩流、管道材質易焊接、溫度在100度以內的直管段。要求直管段長度為管道內徑的15倍。
B:安裝距離應選擇上游為管道內徑的10倍距離，下游為5倍距離
C:兩傳感器的安裝分Z法及V法：DN200以下優先考慮V法，超過DN200(不含)用Z法。

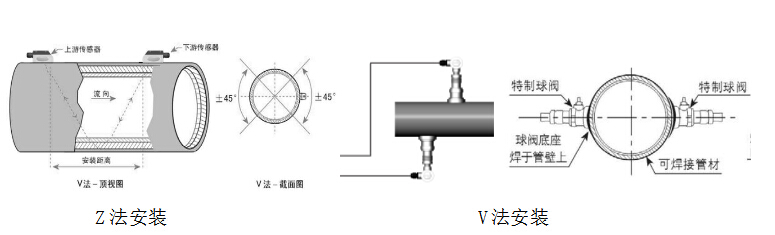

Z 法安裝 傳感器應安裝管道橫截面兩側，且兩傳感器必須在同一直線上。兩傳感器距離為：管道內徑減10mm，或查看M25。 安裝點確定：上游傳感器安裝點用水平尺法定點，定位為管側面中心線上的一點（盡量滿足前10后5）；下游傳感器安裝點用卷紙法定點，卷紙圍管段1圈，然后對折所圍卷紙，再圍上，邊縫端點對齊上游安裝點，在對折線上量取定位下游安裝點（離上游點斷面距離為安裝距離）。
V法安裝 傳感器應安裝在管道橫截面的一側，且兩傳感器必須在同一直線上。兩傳感器距離為：2倍內徑-10mm，或查看M25。
安裝點確定：用卷紙圍管段1圈，邊縫上量取距離為安裝距離的兩點即為上下游安裝點。
注：遠離鍋爐或水泵出口、周圍2米范圍內無強電或變頻干擾. 如遇垂直管道應選水
自下向上流動作為安裝點
二、球閥底座的焊接 焊接點除銹清油——中心重合點焊底座——正式焊接，注意不要讓焊渣落在在底座的內螺紋上——擰接球閥（注意別忘墊密封圈）。

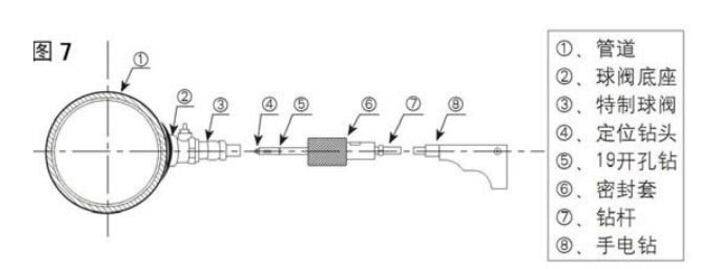

安裝點的開孔 組裝鉆頭——擰緊開孔器密護套——緩慢鉆孔——鉆透后緩慢退出——關閉球閥——卸下開孔器
安裝傳感器 將傳感器桿按螺紋擰入球閥——打開球閥——繼續擰入傳感器，直到L＝20mm—管壁厚——擰緊鎖緊螺母，同時滿足，傳感器接線防水端子與管網平行且與另一傳感器相對。
傳感器與主機接線
A：傳感器線的鏈接: 傳感器有“+”、“-”兩個接線端子，，紅色線接“+”，黑色的接“-”，接線完畢后，鎖緊進線孔螺母（注意密封墊不要丟失），最后擰緊密封蓋。
B:主機的接線 主機鏈接傳感器有6個接線端子，分別為上游（UP+,UP-,GND）和下游（DN+,DN-,GND）,傳感器上游的紅色線，黑色線，外層屏蔽線，分別對應轉換器的UP+,UP-,GND;同理接下游信號線。
六、
插入式超聲波流量計安裝調整信號
A:將線纜按正確的接線端子接好后并檢查參數設置無誤后，打開M90菜單檢查信號.
B:上游及下游信號強度在60以上為及格，75以上為良，80以上為優.Q
值與信號強度標 L 準相同.
C:如信號經多次調整后無法滿足標準后可按M91菜單檢查傳輸時間比，傳輸時間比應保持在97%-103%之間。 注：在調試信號前必須確定主機參數設置無誤，如傳輸時間比小于97%可將傳感器向外扭動，將兩傳感器距離拉大，如大于103%可將傳感器向內扭動將傳感器距離縮小，直至滿足標準為止. 布線與清掃現場 A:布線應在線槽或線管內，盡量保證美觀，規范.主機安裝高度為一米五至一米七之間。安裝完畢后將現場清掃完畢
注：布線時不能跟動力電及高壓電并行
