孔板流量計加隔離器的效果以及保溫孔板流量計用途
解決辦法
1 加裝隔離器
隔離器作用是利用被測介質與隔離液(水)之間具有化學穩定性 ,即被測介質與隔離液之間無化學反應, 同時被測介質與隔離液之間互不相溶且密度有所不同 ,可以使被測介質與隔離液在隔離器(如圖2)內形成明顯的分界面 。這樣 , 就能使具有腐蝕性或粘稠易結晶凝固的介質不再進入隔離器之后的管路和變送器 ,既可保證所測量的孔板正負壓室的壓力傳送給變送器 ,又可以避免變送器的腐蝕或管路堵塞 。

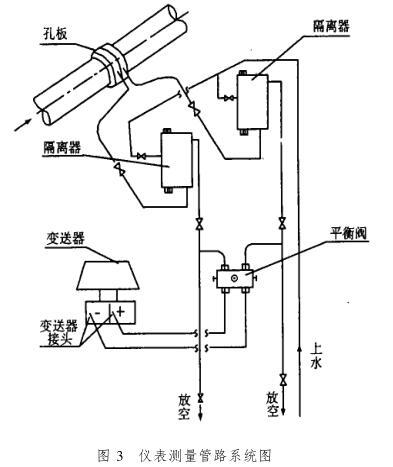

圖 3 為裝有隔離器的儀表測量管路系統圖, 由圖可以看出,由孔板的正 、負壓室接出的測壓管 , 首先進入隔離器, 從隔離器出來之后再進入變送器 。隔離器的安裝應注意以下兩個方面的問題:
(1)隔離器應安裝在盡量靠近流量孔板的位置,以減小孔板與隔離器之間的距離,使隔離器發揮最大作用 。
(2)兩隔離器的安裝高度要保持一致 , 這是因為被測介質與隔離液之間存在一定的密度上的差異,隔離器安裝高度相同 ,可以避免因被測介質與隔離介質的密度不同, 在高度不同時存在壓力差而造成測量誤差 。
儀表測量管路系統圖
苯胺孔板流量計加隔離器的效果以及保溫
孔板流量計用途
2 保溫
隔離器之后的介質為水, 不存在低溫結晶及堵塞的情況 ,但隔離器之前及隔離器內的一部分介質仍然是苯胺, 仍存在堵塞的危險。為了解決這一問題 ,我們設計了一帶有蒸汽加熱的保溫箱, 將孔板、孔板至隔離器的測壓管和隔離器進行保溫 ,防止了因低溫產生結晶而堵塞管道造成儀表失準 。
效果
我廠的苯胺流量儀表的測壓管路自從安裝了隔離器之后的兩年來, 從未發生過因管路堵賽而造成儀表失準的現象, 為粗苯的穩產 、高產提供了可靠保證 ,并且由于測壓管路不再堵塞 ,減輕了儀表工的勞動強度, 凈化了現場環境 。用隔離器對被測介質洗油進行隔離置換, 解決測壓管路堵塞效果良好。
