孔板流量計表頭孔板流量計用在瓦斯氣體中的計算方式
孔板計算
孔板計算在煤礦瓦斯抽采檢測領域一直有多個方法，但基本歸結2大類：

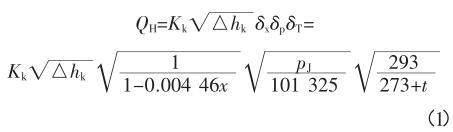

1）MT/T642—1996管道瓦斯抽放綜合參數測定儀技術條件規定了瓦斯抽采標準狀況混合流量計量計算公式為：

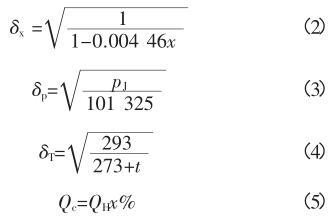

式中：QH為管道混合氣體流量，m3/min；Kk為孔板系數，Pa－0．5m3/min；△hk為孔板前后端壓差，Pa；δx為瓦斯?jié)舛刃Ｕ禂?shù)；δp為壓力校正系數；δT為溫度校正系數；x為混合氣體中瓦斯?jié)舛龋ィ籶J為管道內氣體絕對壓力，Pa；t為氣體溫度，℃。
式中：Qc為標況純流量。這是業內通用的計算公式。
2）在很多煤礦用戶，常常使用該公式的簡易公式計算混合流量，如下：
采用該公式，如果用于測量常壓下通風管路，誤差倒不太大。但是用在瓦斯抽采的負壓側，計算出的流量值與實際標況流量值偏差將很大。
孔板流量計表頭
孔板流量計用在瓦斯氣體中的計算方式
孔板流量計按國標規定進行設計、制造和檢定的標準孔板無需實流標定，精度高、結構簡單、制造成本低，但壓力損失在所有標準節流裝置中最大，不適用于要求壓力損失小的情況，標準孔板廣泛用于石油、化工、冶金、電力等行業。
