MH5300系列智能在線
密度計,采用原裝進口RoseMount多參數共面法蘭傳感器,對各種液體或液態混合物進行在線密度測量。在石化行業可廣泛應用于石油、煉油、調油、油水介面檢測；在食品工業用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料加工等生產現場；奶制品業；造紙業；黑漿、綠漿、白漿、堿溶液的測量；釀酒酒精度；化工類的尿素、清潔劑、乙二醇、酸堿及聚合物密度的測量。還可應用于采礦鹽水、鉀堿、天然氣、潤滑油、生物制藥等行業。
主要特點
1、采用一體化結構的兩線制變送器，無活動部件維護簡單.
2、五位數字液晶顯示.
3、安裝使用方便，裝入液體即可顯示讀數.
4、使用于流體或靜止液體，適合于管道安裝.
5、自定義密度單位，便于進行行業標密換算.
6、連續在線測量液體密度無過程中斷，可直接用于生產過程控制.
7、接觸液體部件全部為316不銹鋼材料制造，安全，衛生，防腐性好。
8、帶溫度補償，表頭可顯示溫度值，并可根據客戶需要調整溫度補償范圍。
3、工作原理
4、技術指標
輸出信號： 雙線制4~20mA,疊加Hart協議數字信號 電 源： 12~45VDC 密度量程： 0~2g/cm3 精 度： 0.001g/cm3 負載范圍
5、物理指標
電氣接口；1/2NPT-14 過程接口；DN80法蘭 觸液部件：316L不銹鋼 填 充 液：DC200硅油
6、安裝
由于工藝流程的需要，在線密度計經常安裝在工作條件較為惡劣的現場,為了盡可能減少密度計工作條件的惡劣程度，應盡量安裝在溫度梯度和溫度變化小，無沖擊和振動的地方，無氣泡。只有充分考慮現場特有條件，才能發揮其應有的精度指標。安裝時注意以下事項：
1、產品必須豎直安裝，與地面垂直度不大于5度（如安裝不垂直，或本地重力加速度偏離標準重力加速度時，將產生偏差，后面將介紹如何消除因此而產生的偏差）。
2、側面安裝時法蘭直管段要保證能夠順利裝入。
3、打開電氣盒的表蓋后，重新安裝時應擰緊以保證與密封O型圈緊密接觸,如果不擰緊，濕氣會進入電氣盒內，影響電路正常工作。
4、密度計外殼必須有效接地。
5、安裝位置盡量遠離變頻器或大功率電機，必要時采取隔離措施，
使用屏蔽電源線。

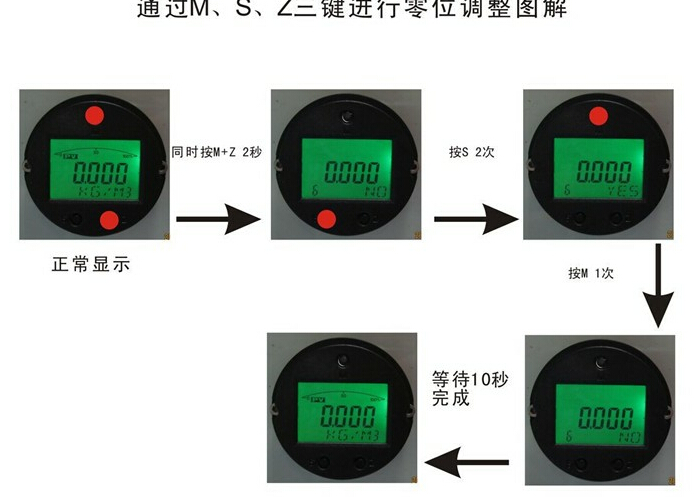

6、安裝好后，空管時調零，使密度值顯示為0g/cm3
7、接線
密度計（Density Meter）測量的基本原理是，衡量感光材料曝光和顯影后的變黑程度即黑度。在制版時，感光材料上的溴化銀，受到光照作用，顯影后還原成金屬銀，形成一定的阻光度。黑度大的，密度高；黑度小的，密度低。帶有濾光片的測量計，還可以測量彩色原稿的彩色密度。其測量原理與上述基本原理相近。常用密度計有兩種，一種測密度比純水大的液體密度，叫重表；另一種測密度比純水小的液體，叫輕表。
密度計的使用方法
1、密度計使用前必須全部清洗、擦干。
2、必須把盛裝液體的量筒洗凈，測定前用待測樣品潤洗量筒3次。
3、將待測樣品倒入500ml量筒中至500ml刻線處，（不得少于450ml），充分?jǐn)嚢枰后w，等氣泡消除后再把密度計輕輕放入液體里，（不得放入量筒后立刻松手，以免密度計觸底碰壞）。
4、讀數時眼睛平視彎月面，以彎月面下部刻線為準。
5、如發現分度值位置移動、玻璃裂痕、表面有污穢物附著而無法去除時，該密度計應立即停止使用。
黑白密度計的校準方法
一、測量密度值:
1、密度計在接通電源后，按動右下方電源開關，顯示窗將顯示“-.--”標記。儀器應預熱5分鐘。
2、不放任何試樣，按下測量臂，顯示窗顯示“E.1”。繼續按住測量臂，同時按下儀器右上方紅色調零按鈕，顯示窗顯示“0.00”。
2秒后松開測量臂，儀器已進入密度值測量階段。
3、將被測試樣對準光孔，按下測量臂，顯示窗將顯示被測密度值。
4、當使用儀器所配的標準密度片時，應先校準零點，即先將不帶密度片的基準點對準光孔，按下測量臂，同時按下調零按鈕，顯示窗顯示“0.00”，然后，再進行測量其他點。
二、觀察試樣:
打開儀器左下方照明開關，點亮儀器內部LED照明燈，即可觀察被測試樣。
三、串口校準功能：
使用非本機器攜帶的密度片時，要進行儀器校準。本儀器可以通過自帶的校準軟件進行校準，適應不同的密度曲線。（操作方法見軟件說明） www.lyibiao.com www.jinwx.cn
