明渠流量計

明渠流量計

所屬分類： 無線流量儀表
瀏覽次數：
一.概述 明渠流量計（河道雷達流速顯示系統）主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并 經過模型計算得到過水?dāng)嗝嫫骄魉伲俳Y(jié)合水位計測得的水位
029-87559652 029-87559653
專業工程師
一對一服務
文字介紹 Product Description
一.概述
明渠流量計（河道雷達流速顯示系統）主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并 經過模型計算得到過水?dāng)嗝嫫骄魉伲俳Y(jié)合水位計測得的水位以及斷面信息算出過流斷面 面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

二.參數
傳感器供電：供電 9-28V 顯示系統供電：220V
流速范圍：0.1-20m/s
流速測量精度：2%
速度分辨率：0.01m/s
測距范圍：0.5-45 米
測距精度：10 ㎜
測距分辨率：1 ㎜
工作溫度：-40-85 度
防水等級：IP65
輸出數字信號 RS485
尺寸：200*120*120（傳感器）
顯示箱外形 400*300*200（ 雙門結構 可防雨 ）

三．特點
顯示系統 AC220V 供電 可定制 DC24V，整機功率<10W
7 寸全彩觸摸屏，全觸摸屏操作，方便快捷
MODBUS-RTU 協議，可定制 4G，LORA,WIFI 等無線通訊功能
防水航插連接，連接方便快捷
支持編程和定制
可直接上云，顯示流量液位等信息

四．顯示和設置

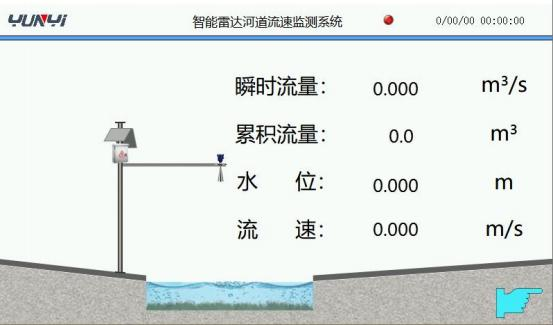

主界面

同時顯示：瞬時流量 累積流量 水位 流速等信息

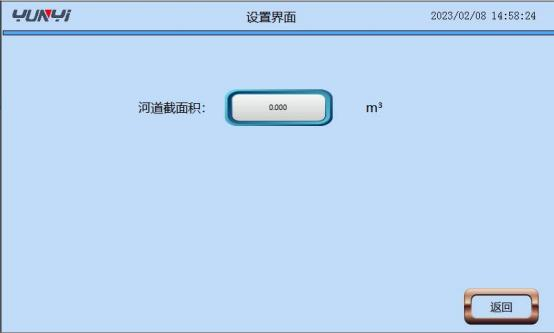

設置界面

設置河道截面積，可計算出河道流量和累積流量

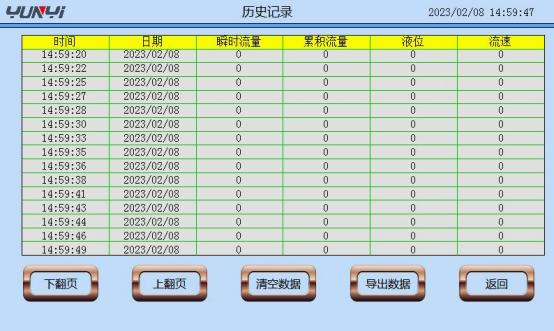

歷史記錄界面：


五．協議詳解：
儀表通訊協議遵守 MODBUS-RTU 通訊規約，1 個起始位，8 個數據位，一個停止位。
以下指令定義假設儀表參數為：儀表地址設置為 1 、通訊波特率 9600 、無效驗位、單位 KPa  指令中讀指令、寫指令中的地址及數據均為高字節在前、低字節在后；CRC 檢驗低字節在前，高字節在后。
寄存器名稱 類型 寄存器偏移地址 功能碼 備注
水位 32 位浮點數 0000H 03H 讀參數
流速 32 位浮點數 0002H 03H 讀參數
瞬時流量 32 位浮點數 0004H 03H 讀參數
累積流量 32 位浮點數 0006H 03H 讀參數
溫度 32 位浮點數 0008H 03H 讀參數
截面積 32 位浮點數 OBBE 03H/06H 設置 讀寫參數

六．安裝和接線：

顯示箱 儀表端（雷達流速儀）
220V AC
220V AC
地
傳感器電源正 24+
傳感器電源負 24-
傳感器輸出正 485A
傳感器輸出負 485B
數字信號+
數字信號-

注：同一個行里的設備連接即可
七 .安裝要求

1、安裝流量計時，水位計和流速計雷達不能有遮擋，否則會影響測量準確度。
2、流量計安裝時需盡量保證外殼上表面水平，且安裝在渠道中間位置。

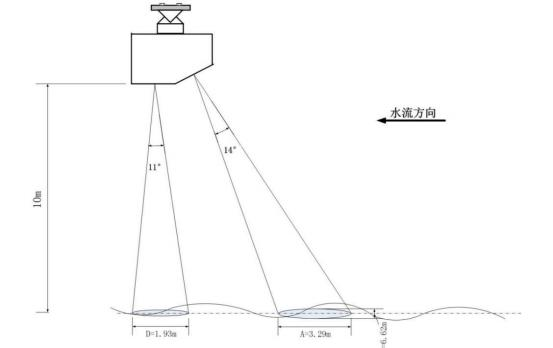

3、流速計波束建議朝來水方向，如上圖 所示，且與水流方向的水平角度為 0 度。
4、流速計只受動態目標影響，渠道做硬化處理沒有雜草或樹木時，即便波束照射到渠道兩側也不會對測流造成影響。
